System-Aufbau

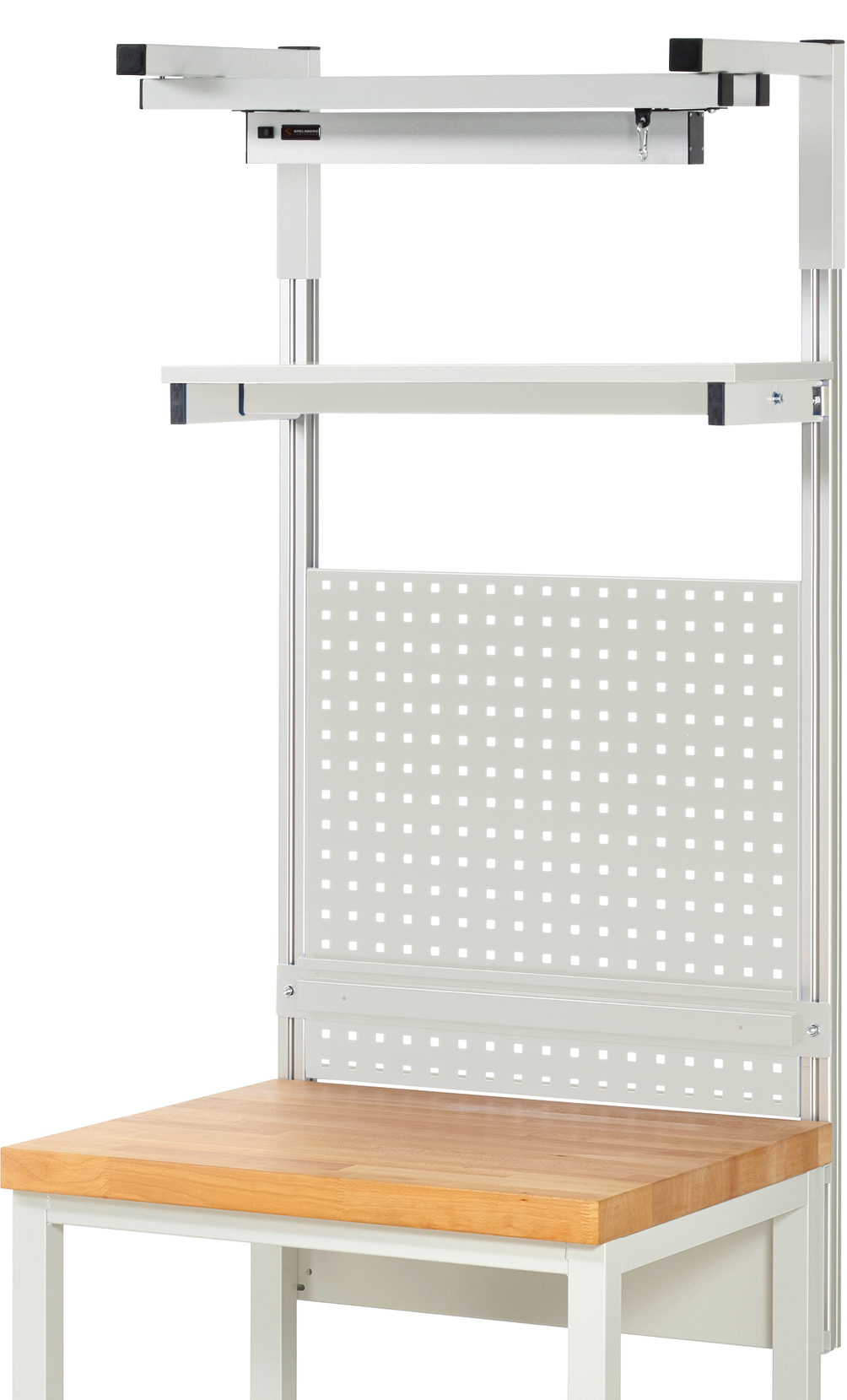

Komplettset 04
ean: 4040376478528
Artikel-Nummer: EE-BW-KS-04-0750.12
1.150,00 €
Brutto: 1.368,50 €,
inkl. MwSt
Lieferzeit 5 Werktage
- Der Befestigungssatz (Querträger) wird hinten unter der Arbeitsplatte an den Systemunterbau angebracht. Die 2 System-Stützen (Aluminiumprofil 40x40 mm) werden mittels Nutensteinen an den Befestigungssatz (Querträger) angeschraubt (Höhe einstellbar) und laufen hinter der Arbeitsplatte nach oben, so dass die gesamte Tiefe der Arbeitsplatte frei bleibt (kein Verschrauben auf der Arbeitsplatte). Die System-Stützen verfügen an allen 4 Seiten über eine Profilnut, so dass eine allseitige Nutzung möglich ist.
- Die 2 System-Stützen werden links und rechts außen angeschraubt, so dass 1 Systemfeld in der Systembreite 750 mm entsteht. Nutzhöhe 1130 (ab Oberkante Arbeitsplatte).
- Geeignet für: Arbeitstische Serie Jerry und Tom, Werktische Serie 900, Werkbänke Serie 8000, Werkbänke Serie 7000, Fahrbare Werkbänke Serie 8000, Werkbänke mit Fahrgestell Serie 8000, Schubladenschränke Serie 7000, Montagewagen Serie 7000, Elektrisch Höhenverstellbare Arbeitsplätze Serie adlatus 300 und 600.
- Montage an: Systemunterbau.
- Aufnahme von: Anbauelemente (System-Zubehör).
- 1 x Befestigungssatz (Querträger) mit 2 System-Stützen (ergibt Systembreite 1x750 mm).
- 1 x Lochplatte B665 x H650 mm.
- Mit 4-Kant Systemlochung (Lochung 10x10 mm, Abstand Lochmitte-Lochmitte 38 mm) zur Aufnahme von Lochplatten-Zubehör.
- 1 x Etagenbord B750 x T300 mm; Melaminharzbeschichtete Platte.
- 1 x Halteschiene B665 mm für Aufnahme von Sichtlagerkästen (offene Einhängekante an der Rückseite der Sichtlagerkästen erforderlich) und/oder Energieleiste.
- 1 x Auslegerpaar T550 x H300 mm für Aufnahme von Laufschiene/Montageschiene (max. 2 Stück).
- 2 x Laufschiene/Montageschiene B750 mm für Aufnahme von Beleuchtungsleiste und/oder Laufwagen mit Karabiner.
- 1 x Laufwagen mit Karabiner für Aufnahme von Federzug, Balancer, etc.
- 1 x Langfeldleuchte (Leuchtengehäuse aus Aluminium). Integrierter elektronischer LED-Konverter. Ein/Aus-Schalter, Anschlusskabel mit Stecker. Lichtfarbe neutralweiß Farbtemperatur 5000 Kelvin, Max. Beleuchtungsstärke 768 lx. Leuchtenleistung 16,1 Watt. Leuchtenlichtstrom 1537 Lumen. Leuchteneffizienz 95 lm/W. CE-Kennzeichen. Schutzklasse IP40. - Nennlebensdauer: Umgebungstemperatur -20° bis +40°, LED-Komponenten L80B10 > 50.000 Stunden.
- Einbauhöhe der Anbauelemente innerhalb der System-Stützen verstellbar.
| Breite: | 750 mm |
|---|---|
| Tiefe: | 550 mm |
| Höhe: | 1380 mm |
| Flächenlast stationär: | 100 kg |
