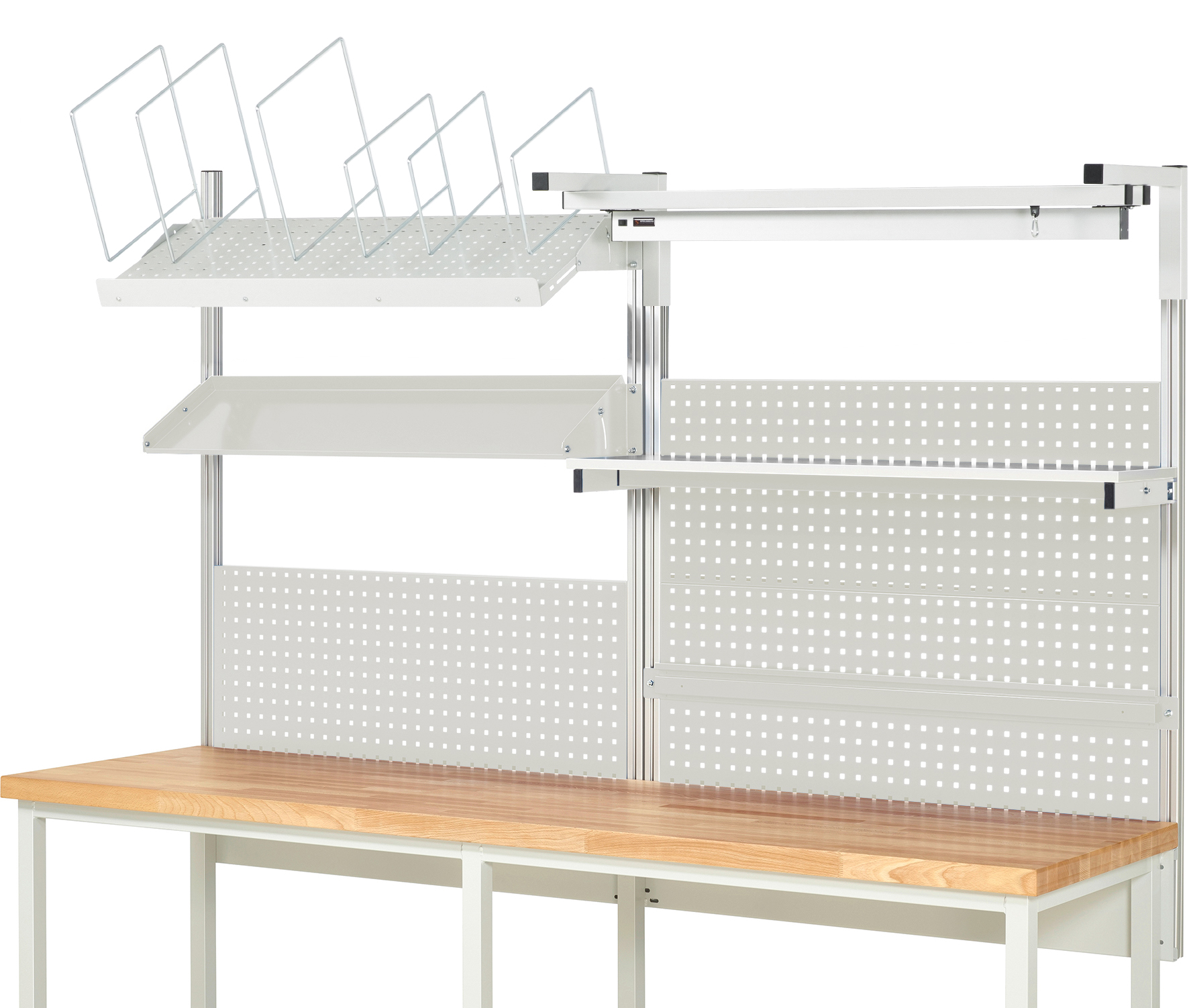

System-Aufbau
Komplettset 06
ean: 4040376478665
Artikel-Nummer: EE-BW-KS-06-2500.12
2.238,00 €
Brutto: 2.663,22 €,
inkl. MwSt
Lieferzeit 5 Werktage
- Der Befestigungssatz (Querträger) wird hinten unter der Arbeitsplatte an den Systemunterbau angebracht. Die 2 System-Stützen (Aluminiumprofil 40x40 mm) werden mittels Nutensteinen an den Befestigungssatz (Querträger) angeschraubt (Höhe einstellbar) und laufen hinter der Arbeitsplatte nach oben, so dass die gesamte Tiefe der Arbeitsplatte frei bleibt (kein Verschrauben auf der Arbeitsplatte). Die System-Stützen verfügen an allen 4 Seiten über eine Profilnut, so dass eine allseitige Nutzung möglich ist.
- Die 4 System-Stützen werden links und rechts außen sowie mittig angeschraubt, so dass 2 Systemfelder in der Systembreite 1250 mm entstehen. Nutzhöhe 1130 (ab Oberkante Arbeitsplatte).
- Geeignet für: Arbeitstische Serie Jerry und Tom, Werktische Serie 900, Werkbänke Serie 8000, Werkbänke Serie 7000, Fahrbare Werkbänke Serie 8000, Werkbänke mit Fahrgestell Serie 8000, Schubladenschränke Serie 7000, Montagewagen Serie 7000, Elektrisch Höhenverstellbare Arbeitsplätze Serie adlatus 300 und 600.
- Montage an: Systemunterbau.
- Aufnahme von: Anbauelemente (System-Zubehör).
- 2 x Befestigungssatz (Querträger) mit 4 System-Stützen (ergibt Systembreite 2x1250 mm).
- 3 x Lochplatte B1165 x H450 mm.
- Mit 4-Kant Systemlochung (Lochung 10x10 mm, Abstand Lochmitte-Lochmitte 38 mm) zur Aufnahme von Lochplatten-Zubehör.
- 1 x Neigbare Metallablage B1165 x T300 mm; allseitige Aufkantungen.
- 1 x Halteschiene B1165 mm für Aufnahme von Sichtlagerkästen (offene Einhängekante an der Rückseite der Sichtlagerkästen erforderlich) und/oder Energieleiste.
- 1 x Kartonagenmagazin B1165 x T650 mm; Ablageebene mit 4-Kant Systemlochung (Lochung 10x10 mm, Abstand Lochmitte-Lochmitte 38 mm). Vorne Anschlagschiene mit Überstand 30 mm. Anzahl Kartonhalter (Tiefe 435 mm): 3 Stück (Höhe 300 mm) und 3 Stück (Höhe 450 mm) in der Breite frei positionierbar.
- 1 x Flachbildschirmhalter mit Montageadapter für Lochplatte (VESA MIS-D 75/100).
- 1 x Etagenbord B1250 x T300 mm; melaminharzbeschichtete Platte.
- 1 x Auslegerpaar T550 x H300 mm für Aufnahme von Laufschiene/Montageschiene (max. 2 Stück).
- 2 x Laufschiene/Montageschiene B1250 mm für Aufnahme von Beleuchtungsleiste und/oder Laufwagen mit Karabiner.
- 1 x Laufwagen mit Karabiner für Aufnahme von Federzug, Balancer, etc.
- 1 x Langfeldleuchte (Leuchtengehäuse aus Aluminium). Integrierter elektronischer LED-Konverter. Ein/Aus-Schalter, Anschlusskabel mit Stecker. Lichtfarbe neutralweiß Farbtemperatur 5000 Kelvin, Max. Beleuchtungsstärke 1308 lx. Leuchtenleistung 30 Watt. Leuchtenlichtstrom 3037 Lumen. Leuchteneffizienz 101 lm/W. CE-Kennzeichen. Schutzart IP40. - Nennlebensdauer: Umgebungstemperatur -20° bis +40°, LED-Komponenten L80B10 > 50.000 Stunden.
- Einbauhöhe der Anbauelemente innerhalb der System-Stützen verstellbar.
| Breite: | 2500 mm |
|---|---|
| Tiefe: | 600 mm |
| Höhe: | 1380 mm |
| Flächenlast stationär: | 100 kg |
